 つまみがいっぱいあって 通信機みたいなチューナーアンプ。 |
山水 MT管を14球も使った贅沢なアンプ付きモノラルチューナーです。昭和35年製で詳細な回路図も付いてました。 ケースはスチール製で、シャーシを挟んで上下に開けられる仕様です。フロントは銀と黒のシックなカラーですが、ケースは事務機器みたいな深緑色していますね。中身は、ご覧のように多くの真空管があり、チューナー部に8球、整流とアンプに6球使われています。アンプ部はフォノ(レコード)用のプリアンプがあり、パワーアンプは6BQ5のフッシュプル(+UL接続)となっています。マジックアイ(同調指示器)は扇が両側に開く6ZE1が付いていました。つまみは左から電源Vol,Bass,Treble,Select(Radio,Phono,Tape),Band選択,Tunと色々あり、また音質調整できるのがいいですね。受信はBC(AM),SW,FM共ばっちりOK。ただしFMは80～90MHzまでしか聞けません(オリジナル)。昔は80MHzより前の周波数は割り当てられていなかったのかな。出力はプッシュプルなので大変大きく、小型スピーカーでは音が裂けてしまいますので、ステレオ用の大きなスピーカーに繋ぐ必要があるみたいです。 一言で言うと"渋い"スタイルしてます。喫茶店にでも置いてあると喜ばれそうなチューナーですが、モノラルなのが残念。ステレオだったらCDを繋げて楽しめたのにな。 |
 裏面です。 通気のための スペースが 大きくとられています。 |
 FMもモノラルながら 聴くことが出来ます。 |

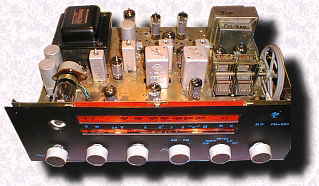

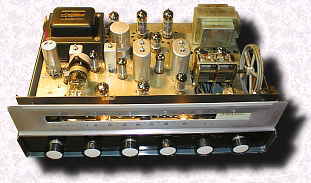

 球数の多さにびっくりしました。 内部配線も複雑です。 |
14球モノラル チューナーアンプ (受信バンド) BC(AM),SW,FM (真空管) 6BE6,6BQ8x2,6BA6x3 6AL5,6BQ5x2,6AQ8x2 12AX7,6CA4,6ZE1 (サイズ㎝、重量) W40 H14 D30 10.4Kg |
